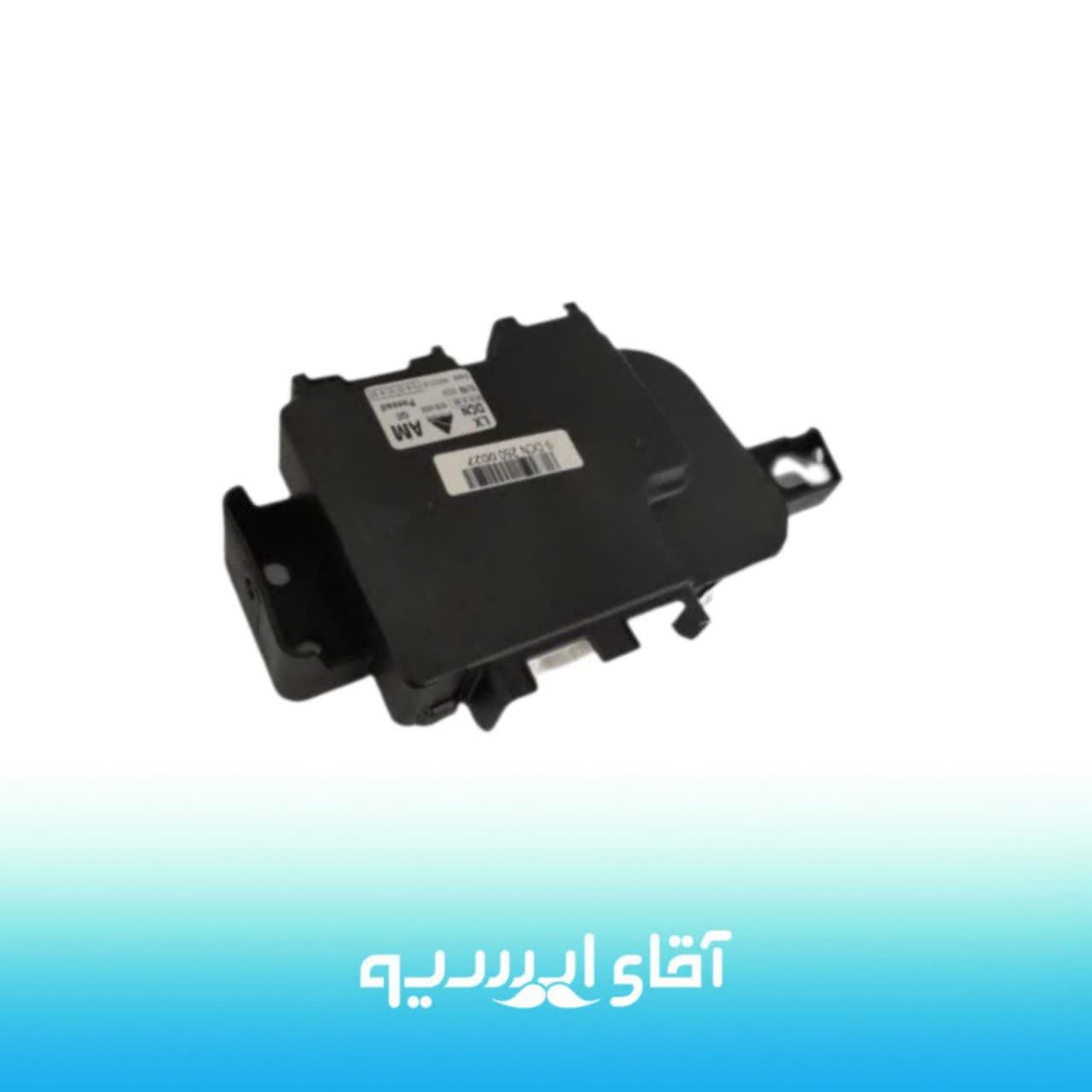

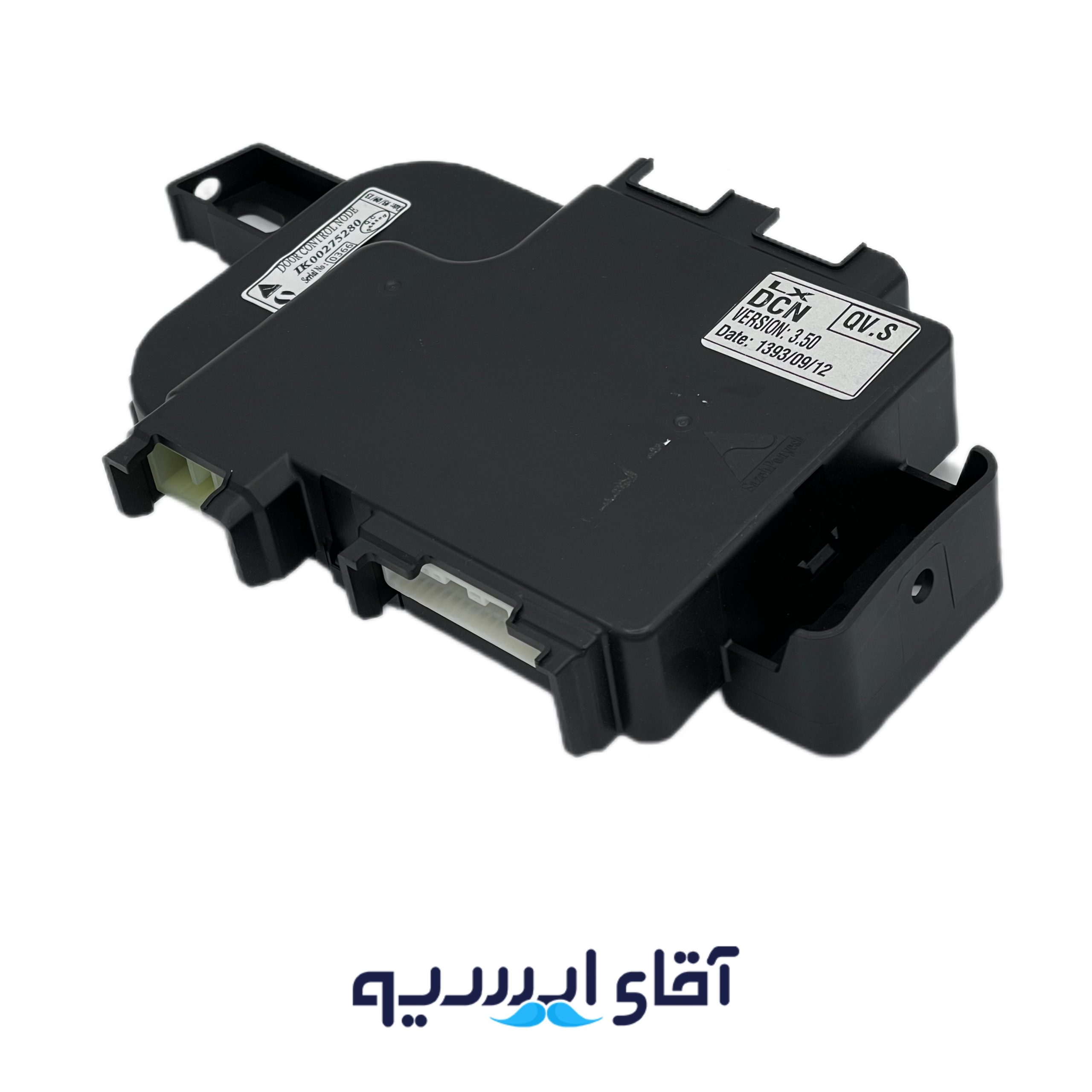

نود DCN (کنترل درب و شیشه ها) دنا SMS ، برند سازه پویش
7500000 تومان
مشخصات فنی
در یک نگاه
| دسته محصول |
نودها و یونیت های الکترونیکی خودرو |
|---|---|
| برند محصول |
سازه پویش |
| خودرو ساز |
ایران خودرو |
| نوع خودرو |
دنا |
| نوع گیربکس خودرو |
گیربکس 5 سرعته دنده دستی و یا اتوماتیک |
| سال تولید خودرو با این محصول |
از 1394 به بعد |
| نوع موتور خودرو |
موتور XU7 |
| نیاز به نصاب متخصص |
بلی |
| جنس بدنه محصول |
پلاستیکی |
| تعداد کانکتور محصول |
3 |
| محل نصب قطعه |
درون درب جلو سمت راننده |
| متعلقات همراه محصول |
ضمانت نامه محصول |
| وضعیت بدنه محصول |
نو و آکبند |
| نوع بسته بندی محصول |
کارتن شرکتی |
| وضعیت محصول |
نو و آکبند |
| نوع برنامه |
خام(برنامه اولیه کارخانه) |
| نوع سوخت خودرو |
نوع سوخت ارتباطی با این قطعه ندارد |
توضیحات محصول
معرفی محصول
اگر به دنبال نود DCN کنترل درب و شیشههای دنا SMS اصلی و با کیفیت هستید، باید بدانید که این قطعه یکی از مهمترین و حیاتیترین قطعات در سیستم کنترل درب و شیشههای خودروی شما محسوب میشود. نود DCN درب دنا SMS از برند سازه پویش که با استانداردهای بالایی طراحی و تولید شده، به عنوان مغز سیستم کنترل دربها و شیشههای خودرو عمل میکند و مسئولیت مدیریت و کنترل سیستمهای مختلف مرتبط با دربها و شیشههای خودرو را بر عهده دارد.
این نود الکترونیکی DCN با دقت مهندسی بالا در ایران تولید شده و به عنوان یکی از اجزای حیاتی سیستم شبکه مخابراتی خودرو (DCN) دنا SMS عمل میکند. طراحی دقیق و استفاده از مواد اولیه مرغوب، عمر مفید طولانی و عملکرد بینقص نود Dcn درب دنا را تضمین میکند.
مشخصات فنیاطلاعات تخصصی
اطلاعات اصلی
کد قطعه: DCN-DOOR-NODE-DENA
سازنده: سازه پویش ایران
مدل خودرو: دنا SMS (تمام تیپها)
کشور سازنده: ایران
مشخصات الکتریکی
ولتاژ کاری: ۱۲ ولت DC
جریان مجاز: تا ۲۰ آمپر
درجه حفاظت: IP55
دمای کاری: ۴۰- تا ۱۰۵+ درجه سانتیگراد
اطلاعات فنی
نوع قطعه: نود کنترل درب و شیشه
محل نصب: در دربهای خودرو
پروتکل ارتباطی: DCN Bus – 125Kbps
گارانتی: ۲۴ ماه
ویژگیهای فنی پیشرفته
پردازنده 32 بیتی
ARM Cortex-M3
حافظه فلش
512KB
سرعت پردازش
72 MHz
حفاظت الکتریکی
ESD 8KV
وظایف و قابلیتهای اصلی
کنترل شیشه بالابر
مدیریت کامل عملکرد شیشه بالابرهای چهار درب با قابلیت کنترل یکپارچه
کنترل قفل درب
مدیریت سیستم قفل مرکزی و قفلهای برقی با قابلیت ضد سرقت
کنترل روشنایی
مدیریت چراغهای داخلی، چراغ توقف و چراغ راهنما
کنترل آینهها
مدیریت آینههای برقی، سیستم گرمکن و موقعیتیابی
سیستم هشدار
تشخیص وضعیت دربها و ارسال هشدار به مرکز کنترل
ارتباط DCN Bus
ارتباط با دیگر نودهای شبکه خودرو با سرعت 125Kbps
سیستمهای تحت مدیریت
- شیشه بالابرهای چهار درب (کنترل یکپارچه و مستقل)
- سیستم قفل مرکزی و قفلهای برقی هر درب
- چراغهای داخلی دربها و نورپردازی کابین
- چراغ توقف و چراغ راهنمای جانبی
- آینههای برقی جانبی با تنظیم برقی
- سیستم گرمکن آینهها برای شرایط یخبندان
- سنسورهای وضعیت دربها (باز/بسته)
- سیستم ضد گیرکردن شیشهها (Anti-pinch)
- کنترل کودکقفل دربهای عقب
- سیستم حافظه موقعیت شیشهها
- مدیریت مصرف برق و بهینهسازی انرژی
سازگاری با مدلهای مختلف
| مدل خودرو | سال تولید | سطح سازگاری | توضیحات |
|---|---|---|---|
| دنا SMS پلاس | ۱۳۹۸ به بعد | سازگاری کامل | تمامی قابلیتها فعال |
| دنا SMS توربو | ۱۳۹۷ به بعد | سازگاری کامل | پشتیبانی از تمامی ویژگیها |
| دنا SMS معمولی | ۱۳۹۶ به بعد | سازگاری کامل | قابلیتهای پایه فعال |
| دنا پلاس | ۱۳۹۵ به بعد | سازگاری نسبی | نیاز به کالیبراسیون |
علائم خرابی نود DCN
- عدم عملکرد شیشه بالابر یک یا چند درب
- کار نکردن سیستم قفل مرکزی یا عملکرد نامنظم
- عملکرد نامنظم چراغهای داخلی و روشنایی
- عدم کارکرد آینههای برقی یا حرکت نامنظم
- خطاهای مربوط به DCN در سیستم دیاگ (کدهای B12XX)
- قطع و وصل شدن شیشهها حین کار کردن
- عملکرد خودبخود شیشه بالابرها
- عدم عملکرد سیستم ضد گیرکردن شیشهها
- خطاهای ارتباطی در شبکه DCN (کدهای U12XX)
- خاموش شدن چراغهای داخلی به صورت نامنظم
- عملکرد نامنظم کودکقفل دربهای عقب
هشدار مهم
در صورت مشاهده هر یک از علائم فوق، بلافاصله به متخصص برق خودرو مراجعه کنید. ادامه استفاده از نود DCN معیوب میتواند منجر به اختلال در سیستمهای ایمنی و رفاهی خودرو و حتی آسیب به دیگر نودهای شبکه DCN شود.
نحوه نصب و تعویض
قطع باتری
1- ابتدا اتصال باتری خودرو را به طور کامل قطع کنید تا از شوک الکتریکی و آسیب به سیستم جلوگیری شود.
باز کردن پنل درب
2- پنل داخلی درب مربوطه را با دقت و با استفاده از ابزار مناسب باز کنید.
مستندسازی اتصالات
3- از نحوه اتصال کانکتورها عکس بگیرید و نقشه اتصالات را ترسیم کنید.
تعویض نود
4- نود قدیمی را خارج کرده و نود جدید سازه پویش را با دقت در جای خود نصب کنید.
اتصالات و مونتاژ
5- کانکتورها را مطابق مستندات متصل کرده و پنل درب را مجدداً مونتاژ کنید.
تست و کالیبراسیون
6- باتری را وصل کرده، سیستم را با دستگاه دیاگ کالیبره کرده و تمام عملکردها را تست کنید.
توصیه فنی
نصب و تعویض این نود حتماً باید توسط متخصص برق خودرو و با استفاده از دستگاه دیاگ انجام شود. پس از نصب، سیستم باید کالیبره شده و خطاهای احتمالی پاک شود. از نودهای اصلی سازه پویش استفاده کنید تا از سازگاری کامل اطمینان حاصل شود.
مزایای استفاده از نود DCN اصلی سازه پویش
- سازگاری ۱۰۰٪ با سیستم DCN خودروی دنا SMS
- طول عمر بالا و عملکرد بسیار پایدار (بیش از ۱۰ سال)
- امنیت عملکردی تضمین شده برای کلیه سیستمها
- عدم ایجاد خطاهای کاذب در سیستم دیاگ
- مقاومت در برابر نوسانات ولتاژ و تغییرات دمایی شدید
- کارکرد بهینه سیستمهای رفاهی و ایمنی
- پشتیبانی فنی و گارانتی معتبر ۲۴ ماهه
- افزایش ایمنی و رفاه سرنشینان
- حفظ ارزش خودرو با استفاده از قطعات اصلی
- کاهش مصرف انرژی و افزایش بهرهوری سیستم
- قابلیت بهروزرسانی نرمافزاری
- پشتیبانی از پروتکلهای ارتباطی پیشرفته
آماده پاسخگویی به سوالات فنی شما هستیم
برای دریافت مشاوره رایگان، استعلام قیمت و خرید محصول اصلی با ما تماس بگیرید
کارشناسان فنی ما در فروشگاه آقای ایسیو آماده پاسخگویی به سوالات شما هستند.
