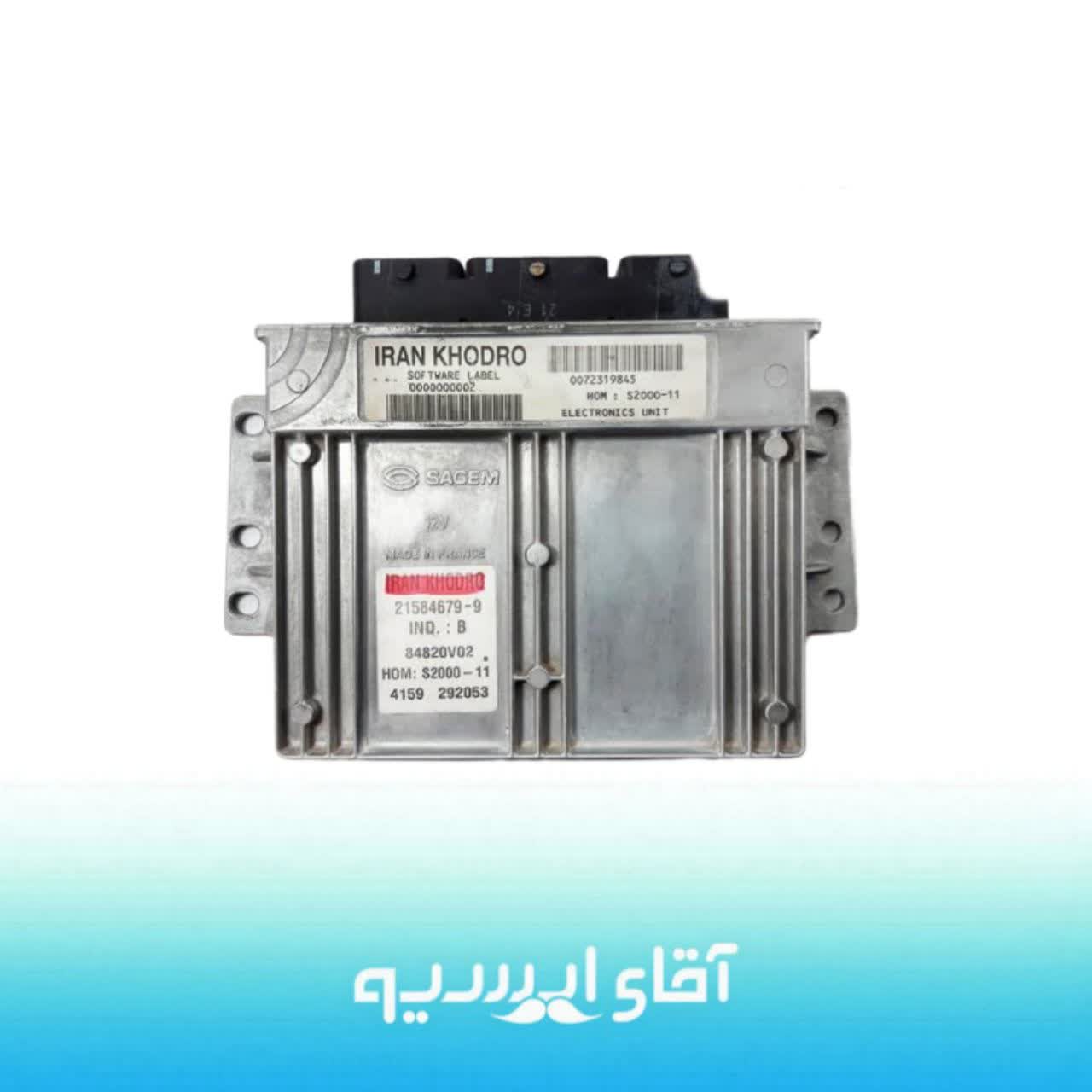

یونیت کنترل موتور، ایسیو ساژم S2000-11-PK پیکان وانت ، برند ساژم

بر اساس نتایج جستجو، اطلاعات کاملی درباره یونیت کنترل موتور (ایسیو) ساژم مدل S2000-11-PK مخصوص پیکان وانت گردآوری شده است. این ایسیو ساژم یکی از قطعات کلیدی و قدیمی‌تر سیستم مدیریت موتور در برخی خودروهای ایرانی محسوب می‌شود.

معرفی کلی و مشخصات فنی

یونیت کنترل موتور (ایسیو) ساژم مدل S2000-11-PK یک کامپیوتر تخصصی است که نقش مغز الکترونیکی موتور پیکان وانت را ایفا می‌کند. این قطعه برای کنترل و بهینه‌سازی عملکردهای حیاتی موتور مانند پاشش سوخت و زمان‌بندی جرقه طراحی شده است. این مدل از ایسیوهای “ساژم معمولی” محسوب می‌شود که فاقد شبکه CAN هستند.

جدول زیر مشخصات کلیدی این ایسیو را نشان می‌دهد:

آناتومی کانکتورها و اتصالات

ساختار کانکتورهای این ایسیو ساژم به صورت نری و یک‌تکه است که برای جلوگیری از اتصال اشتباه، به گونه‌ای طراحی شده که به جای یکدیگر جا نمی‌روند. این کانکتورها به سه بخش مجزا تقسیم می‌شوند:

• کانکتور A (سمت چپ – مشکی M1): ۲۴ پایه (سه ردیف هشت‌تایی)

• کانکتور B (وسط – قهوه‌ای CP): ۳۶ پایه (سه ردیف دوازده‌تایی)

• کانکتور C (سمت راست – طوسی M2): ۲۴ پایه (سه ردیف هشت‌تایی)

دور این کانکتورها یک نوار لاستیکی برای جلوگیری از نفوذ آب و رطوبت وجود دارد.

نحوه عملکرد و برنامه‌ریزی

وظایف اصلی:

• کنترل پاشش سوخت (انژکتورها)

• تنظیم زمان جرقه

• مدیریت دور آرام موتور

• دریافت و پردازش داده‌های سنسورهای مختلف

پروتکل برنامه‌ریزی:
برنامه‌ریزی این ایسیو ساژم یک عملیات تخصصی است و با استفاده از پروتکل J-Tag و به روش دانلود (Download) انجام می‌شود.

نقاط قوت و ضعف

نقطه قوت:

• مقاوم در برابر نفوذ آب و رطوبت

• بدنه فلزی که به دفع حرارت ایجادشده توسط مدارهای داخلی کمک می‌کند.

• ساختار ساده و قابلیت تعمیر: به دلیل طراحی نسبتاً ساده و در دسترس بودن قطعات یدکی، تعمیر این ایسیو آسان‌تر و کم‌هزینه‌تر است.

نقاط ضعف و خرابی‌های شایع:

• پایین بودن سطح تعمیرپذیری به دلیل استفاده از قطعات SMD و طراحی مونتاژ خاص.

• خرابی آی‌سی‌های خاص، از جمله:

  • آی‌سی استپ موتور (کنترل‌گر موتور پله‌ای) – علائم: لرزش در دور آرام

  • آی‌سی درایور کننده کویل – علائم: عدم جرقه

  • آی‌سی راه‌انداز انژکتور – علائم: پاشش نامنظم

  • آی‌سی بخش سنسور دمای هوا – علائم: عملکرد نامناسب در هوای سرد

مدارک و فایل‌های فنی

برای این ایسیو ساژم، فایل‌های فنی مختلفی از جمله فایل دامپ (Flash) و فایل نقشه (Map) برای استفاده متخصصین در وبسایت‌های مربوطه موجود است.

نکات نصب و راه‌اندازی

• نصب تخصصی: نصب و برنامه‌ریزی این قطعه حتماً باید توسط یک تعمیرکار مجرب و باتجربه انجام شود.

• دقت در اتصال: هنگام نصب، دقت در اتصال کانکتورها ضروری است زیرا طراحی آن‌ها از اتصال اشتباه جلوگیری می‌کند.

• تماس با کارشناسان:
  مشتريان گرامي مي‌توانند براي دريافت مشاوره تخصصي، استعلام قيمت و خريد اين محصول با کيفيت بالا و گارانتي معتبر، با کارشناسان فني فروشگاه آقاي ايسيو تماس حاصل فرمايند.
