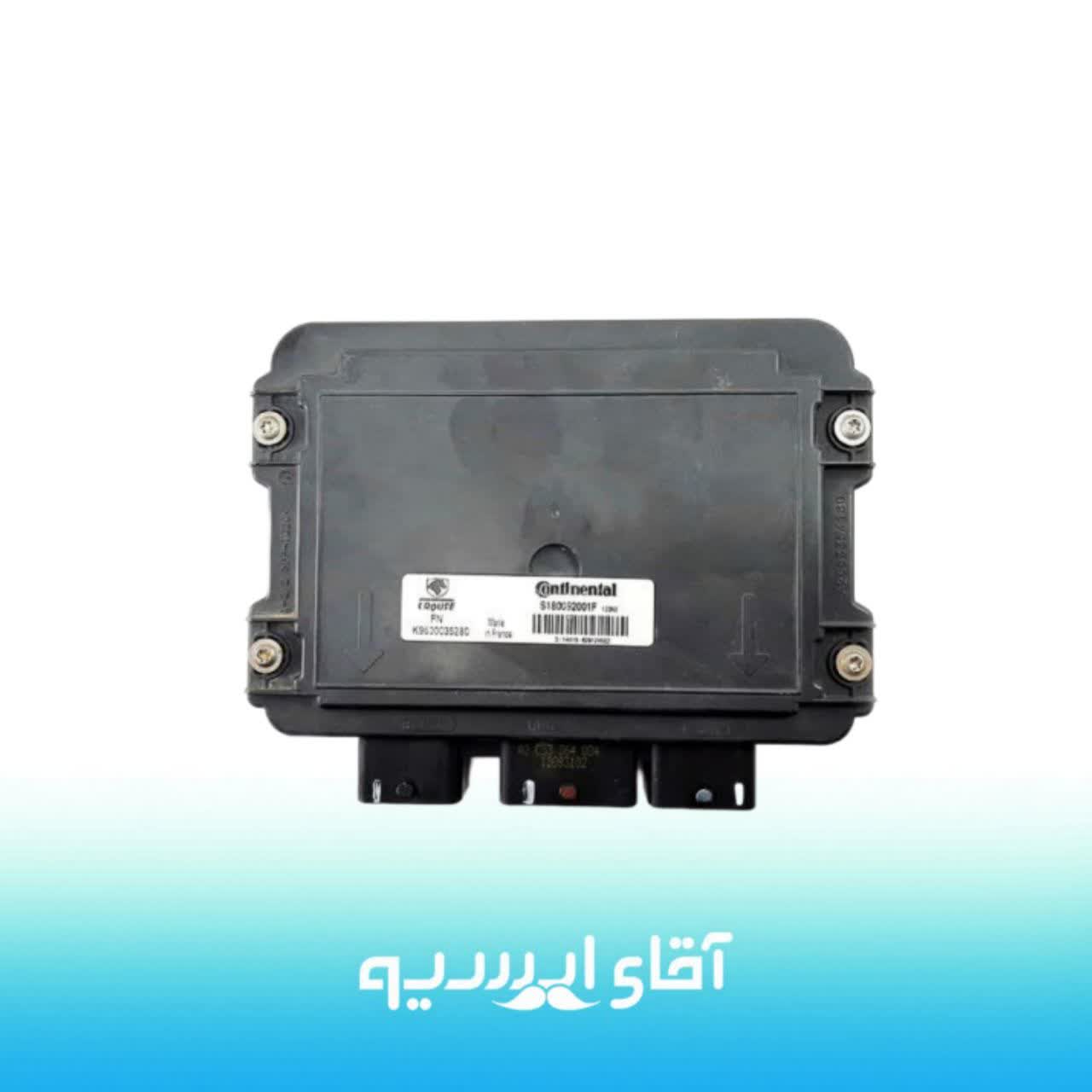

نود FN (نود جلو) پژو 206 مالتی پلکس ماکس کروز ، برند Continental

معرفی فنی و تخصصی نود FN

نود یونیت الکترونیکی برند کروز جلویی (Front Node) یا FN، یکی از واحدهای اصلی در سیستم مالتی‌پلکس ماکس است که در شبکه خودرو با نود کنترل مرکزی (CCN) و نود پشت آمپر (ICN) در ارتباط است. این نود یونیت الکترونیکی برند کروز در واقع رابط بین نود مرکزی و تجهیزات الکتریکی پیشرانه و جلوی خودرو محسوب می‌شود.

مشخصات کلیدی این نود در جدول زیر خلاصه شده است:

مشخصات فنی کامل و دقیق

جدول مشخصات اصلی:

ساختار فیزیکی:

• ابعاد: ۱۵۰ × ۱۰۰ × ۴۰ میلی‌متر

• وزن: ۳۵۰ گرم

• جنس بدنه: پلی‌کربنات مقاوم (PC-ABS)

• رنگ: مشکی صنعتی

ساختار داخلی و معماری فنی

پردازنده و حافظه:

• پردازنده اصلی: ۱۶-بیتی MC9S12XDT256

• سرعت کلاک: ۴۰ مگاهرتز

• حافظه Flash: ۲۵۶ کیلوبایت

• حافظه RAM: ۸ کیلوبایت

تراشه‌های تخصصی:

• درایورهای قدرت: VN5E025AK

• درایورهای سیگنال: ULN2003A

• تراشه ارتباطی: TJA1040 (CAN)

• رگولاتور ولتاژ: TLE4275

وظایف و عملکردهای پیشرفته

سیستم مدیریت روشنایی:

• کنترل چراغ‌های جلو (نور پایین/بالا)

• مدیریت چراغ‌های راهنما و خطر

• کنترل چراغ‌های کوچک و پلاک

• سیستم تشخیص سلامت لامپ‌ها

سیستم کنترل تجهیزات جلویی:

• مدیریت برف‌پاک‌کن و شیشه‌شور

• کنترل عملکرد بوق

• مدیریت فن‌های رادیاتور

• کنترل کمپرسور کولر

سیستم‌های ایمنی و نظارتی:

• نظارت بر سنسورهای جلویی

• تشخیص وضعیت درب کاپوت

• مدیریت سیستم ترمز ABS

• کنترل سیستم تعلیق

شبکه‌سازی و ارتباطات

پروتکل‌های ارتباطی:

• CAN Bus High Speed (500 Kbps)

• CAN Bus Low Speed (125 Kbps)

• پروتکل VAN

تجهیزات در ارتباط:

• نود کنترل مرکزی (CCN)

• نود پشت آمپر (ICN)

• کامپیوتر کنترل موتور (ECU)

• سیستم ترمز ABS

نکات فنی حیاتی

فرآیند برنامه‌ریزی:

• نیازمند کالیبراسیون با دستگاه دیاگ

• هماهنگ‌سازی با شماره شاسی (VIN)

• ثبت اطلاعات در سیستم مرکزی

الزامات نصب و راه‌اندازی:

• نصب در محفظه موتور

• بررسی کامل اتصالات

• تست عملکرد سیستم‌ها

• به‌روزرسانی نرم‌افزار

هشدارهای ایمنی:

• قطع باتری قبل از نصب

• جلوگیری از نفوذ رطوبت

• بررسی سلامت کانکتورها

• تست عایق‌بندی الکتریکی

مشکلات و راه‌حل‌های تخصصی

مشکلات رایج:

• نفوذ رطوبت و آب به برد

• سوختن درایورهای قدرت

• خرابی پردازنده اصلی

• اکسید شدن پایه‌های کانکتور

راه‌حل‌های تخصصی:

• تعویض برد کنترلر

• تعمیر درایورهای قدرت

• درزگیری حرفه‌ای

• به‌روزرسانی سخت‌افزار

وظایف و نقش نود FN در شبکه خودرو

این نود در معماری شبکه مالتی‌پلکس، وظیفه اجرای فرامین صادر شده از سوی نود مرکزی (CCN) را بر عهده دارد. مهم‌ترین وظایف آن شامل کنترل عملکردهای زیر است:

• کنترل سیستم روشنایی جلو: مدیریت چراغ‌های نور پایین، نور بالا، راهنما و راغ کوچک.

• کنترل تجهیزات دیداری و ایمنی: راه‌اندازی موتور برف‌پاک‌کن، پمپ شیشه‌شور و فعال‌سازی بوق.

• مدیریت سیستم تهویه: کنترل کلاچ کمپرسور کولر و مدیریت فن‌های رادیاتور.

• ارتباط شبکه‌ای: تبادل اطلاعات با نود مرکزی (CCN) و نود پشت آمپر (ICN) از طریق پروتکل CAN.

نکات ضروری برای تشخیص، خرید و تعمیر

• توجه به سازگاری: این نود یونیت الکترونیکی برند کروز با نود FN استفاده شده در سیستم‌های مالتی‌پلکس جدیدتر مانند SMS سازه پویش کاملاً متفاوت است و قابل جایگزینی نیستند.

• برنامه‌ریزی پس از نصب: در صورت تعویض این نود، قطعه جدید حتماً باید روی خودرو برنامه‌ریزی شود تا با سیستم هماهنگ گردد.

• منابع فنی: برای تعمیر تخصصی این نود، نقشه‌های شماتیک (Schematic) و فایل‌های دامپ (Dump) آن به صورت آنلاین موجود است که می‌تواند به تعمیرکاران کمک کند.

• مشکلات رایج: نفوذ آب و رطوبت به دلیل قرارگیری در محفظه موتور از شایع‌ترین دلایل خرابی این نود است.

با توجه به توقف تولید این قطعه و حساسیت عملکرد آن، خرید از فروشندگان معتبر و نصب توسط متخصصین مجرب توصیه می‌شود.

جمع‌بندی و توصیه‌ها

نود FN کروز یک قطعه حیاتی در خودروهای پژو ۲۰۶ است که نقش مرکزی در کنترل سیستم‌های جلویی دارد. توجه به نکات فنی و نصب توسط متخصص برای عملکرد بهینه آن ضروری است.

توصیه‌های نهایی:

• استفاده از قطعات اصلی

• نصب توسط متخصصین مجرب

• انجام سرویس دوره‌ای

• به‌روزرسانی نرم‌افزار

• پشتیبانی و خدمات

  گارانتی و خدمات:

  • گارانتی ۱۲ ماهه

  • خدمات پس از فروش

  • پشتیبانی فنی تلفنی

  نکات خرید:

  • خرید از نمایندگی‌های مجاز

  • بررسی اصالت کالا

  • دریافت فاکتور رسمی

  • برای دریافت مشاوره تخصصی و اطلاعات بیشتر میتوانید با کارشناسان ما در فروشگاه آقای ایسیو تماس حاصل فرمایید.
