نود PDN (درب شاگرد) سمند سیستم برق ماکس ، برند کروز

 معرفی کلی و مشخصات فنی

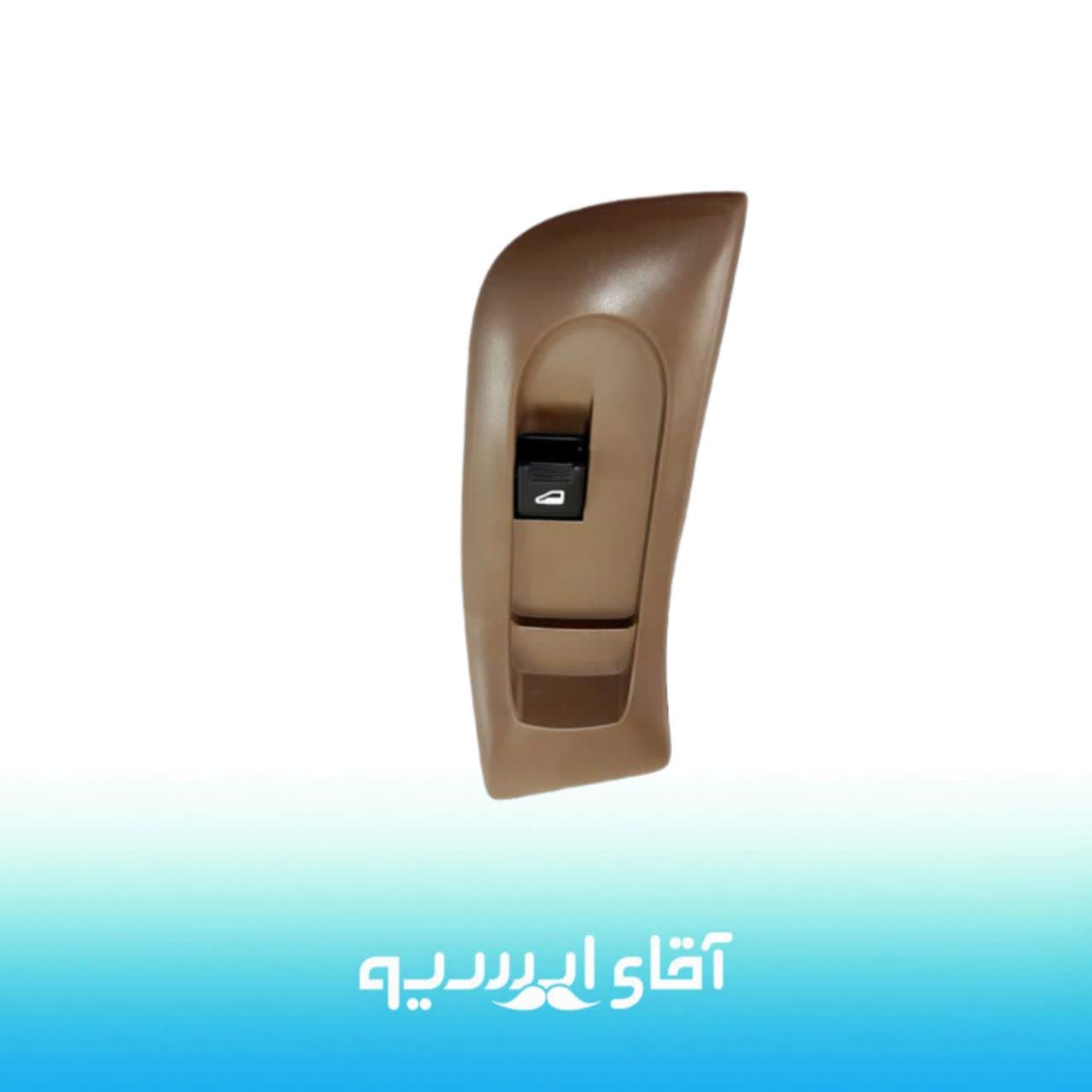

این نود یونیت الکترونیکی برند کروز مختص خودروهای سمند با سیستم برق مالتی‌پلکس ماکس (MUX) است که در سال‌های ۱۳۸۹ تا ۱۳۹۲ تولید شده‌اند. این قطعه به صورت یک کلید مجموعه (ماژول) روی درب سرنشین نصب می‌شود و ارتباط آن با دیگر نودهای خودرو از طریق پروتکل شبکه CAN برقرار است.

مشخصات کلیدی این محصول در جدول زیر آورده شده است:

وظایف و عملکرد نود PDN

نود PDN فرمان‌های لازم را از نود مرکزی (CCN) دریافت کرده و تجهیزات زیر را در درب سرنشین کنترل می‌کند:

• کنترل شیشه بالابر درب سرنشین

• تنظیم آینه برقی سمت راست

• عملکرد قفل مرکزی درب سرنشین

• کنترل چراغ‌های نشانگر (لادری) داخل درب

• خواندن وضعیت سوئیچ‌های مربوطه روی درب

پارامترهای پیکربندی و نکات مهم

پس از نصب نود جدید، باید با دستگاه دیاگ تخصصی پیکربندی شود. برخی از پارامترهای قابل تنظیم برای این نود عبارتند از:

• فعال کردن شیشه بالابر اتوماتیک (Auto mode enable)

• فعال کردن قابلیت آینه تاشو (Folding enable)

• فعال کردن تا شدن آینه با ریموت (Folding remote enable)

• تنظیم سطح مدیریت ولتاژ باتری

برای عملکرد صحیح قابلیت‌هایی مانند آینه تاشو، علاوه بر تنظیم نود، خودرو باید به این آپشن مجهز باشد.

خرابی‌های رایج و راه حل

رایج‌ترین مشکل برای این نود یونیت الکترونیکی برند کروز، عدم کارکرد صحیح شیشه بالابر است که بیشتر در فصل سرست خود را نشان می‌دهد. در صورت خرابی، معمولاً تعویض کامل نود توصیه می‌شود.

برای تشخیص دقیق و تعمیر، بهتر است به یک متخصص مجرب مراجعه کنید. پس از تعویض، نود جدید حتماً باید پروگرام و با شماره شاسی (VIN) خودرو هماهنگ شود.
