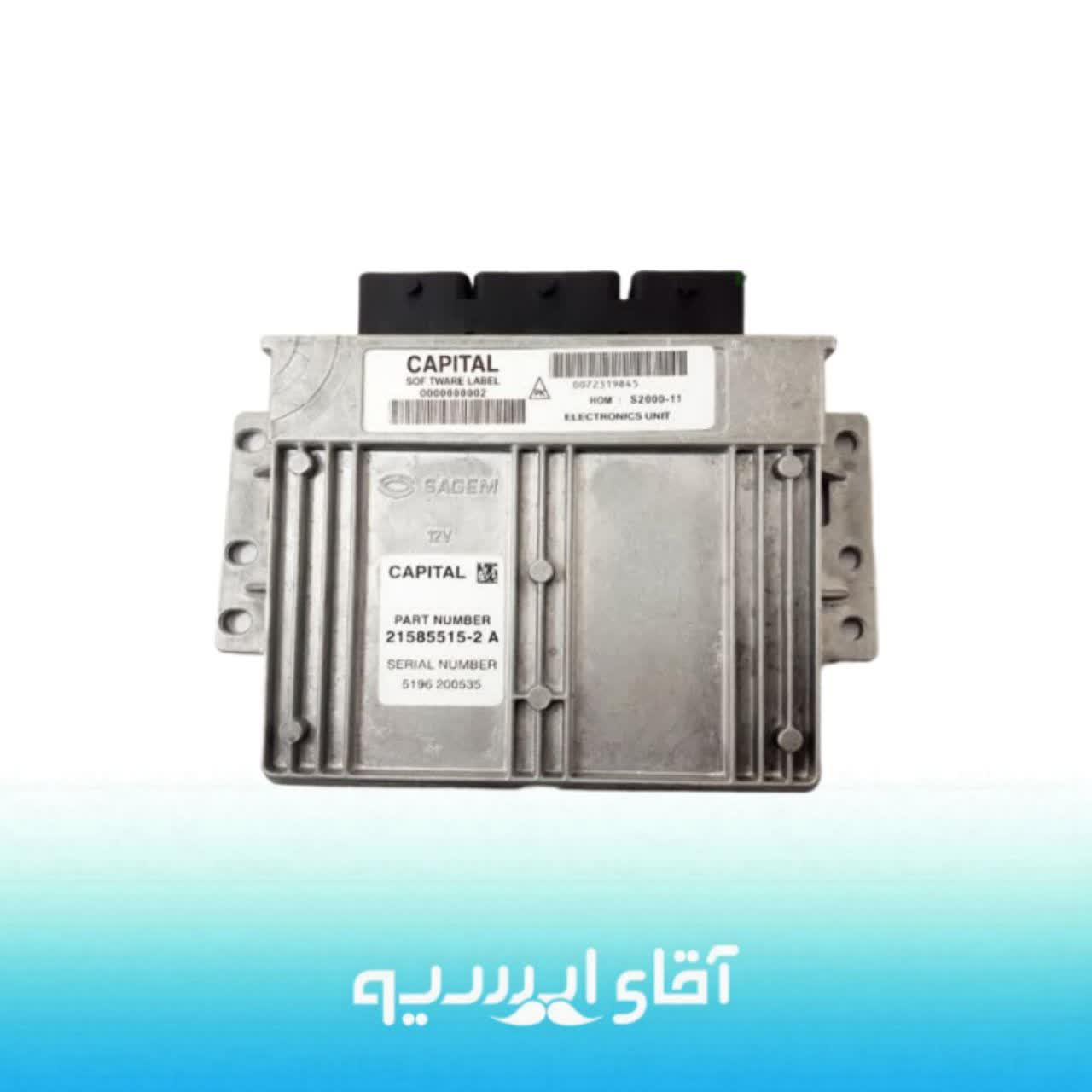

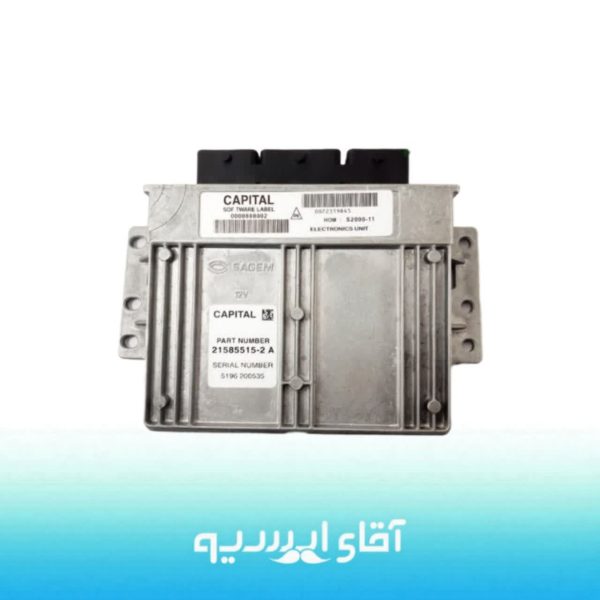

یونیت کنترل موتور، ایسیو پیکان وانت S2000-11 , برند CAPITAL

برند CAPITAL این محصول را به عنوان بازسازی شده مدل اصلی ساژم S2000-11 ارائه می‌دهد که به صورت تخصصی برای مدیریت موتور پیکان وانت طراحی شده است.

برای دسترسی سریع به مهم‌ترین ویژگی‌های این قطعه ایسیو کاپیتال، جدول زیر را مطالعه کنید:

مشخصات کلی و فنی

آناتومی کانکتورها و اتصالات

ساختار کانکتورهای این ایسیو به صورت نری و یک‌تکه است که برای جلوگیری از اتصال اشتباه، به گونه‌ای طراحی شده که به جای یکدیگر جا نمی‌روند. این کانکتورها به سه بخش مجزا تقسیم می‌شوند:

• کانکتور A (سمت چپ – مشکی M1): ۲۴ پایه (سه ردیف هشت‌تایی)

• کانکتور B (وسط – قهوه‌ای CP): ۳۶ پایه (سه ردیف دوازده‌تایی)

• کانکتور C (سمت راست – طوسی M2): ۲۴ پایه (سه ردیف هشت‌تایی)

دور این کانکتورها یک نوار لاستیکی برای جلوگیری از نفوذ رطوبت و آب وجود دارد.

توضیحات فنی و نکات ضروری

سازگاری و کاربرد
این ایسیو کاپیتال به طور خاص برای پیکان وانت طراحی شده و تنها بر روی همین خودرو نصب و راه‌اندازی شده است-1. این ایسیو فاقد سیستم ایموبیلایزر است و برای راه‌اندازی فن‌ها نیز نیاز به یونیت فن جداگانه دارد.

نحوه برنامه‌ریزی
برنامه‌ریزی این ایسیو یک عملیات تخصصی است و با استفاده از پروتکل J-Tag و به روش دانلود (Download) انجام می‌شود. این ایسیو کاپیتال به صورت خام (با برنامه اولیه کارخانه) فروخته می‌شود و پس از نصب نیاز به برنامه‌ریزی دارد.

نقاط قوت و ضعف

مزایا و نقاط قوت:

• مقاوم در برابر نفوذ آب و رطوبت

• بدنه فلزی که به دفع حرارت ایجادشده توسط مدارهای داخلی کمک می‌کند.

• پوشش رزینی روی برد: این پوشش از ورود رطوبت به مدارهای داخلی جلوگیری کرده و به دفع حرارت کمک می‌کند.

نقاط ضعف و خرابی‌های شایع:

• پایین بودن سطح تعمیرپذیری: تعمیر این ایسیو کاپیتال به دلیل استفاده از قطعات SMD و طراحی مونتاژ خاص، دشوار است. پوشش رزینی روی برد نیز دسترسی به قطعات را برای تعمیرکاران سخت می‌کند.

• خرابی آی‌سی‌های خاص، از جمله:

  • آی‌سی استپ موتور (کنترل‌گر موتور پله‌ای)

  • آی‌سی درایور کننده کویل

  • آی‌سی راه‌انداز انژکتور

  • آی‌سی بخش سنسور دمای هوا

راهنمای نصب و نگهداری

• نصب تخصصی: نصب و برنامه‌ریزی این قطعه حتماً باید توسط یک تعمیرکار مجرب و باتجربه انجام شود.

• بررسی سیم‌کشی: پیش از نصب، سلامت اتصالات باتری و سیم‌کشی خودرو باید به دقت بررسی گردد.

• تماس با کارشناسان:
  مشتريان گرامي مي‌توانند براي دريافت مشاوره تخصصي، استعلام قيمت و خريد اين محصول با کيفيت بالا و گارانتي معتبر، با کارشناسان فني فروشگاه آقاي ايسيو تماس حاصل فرمايند.
